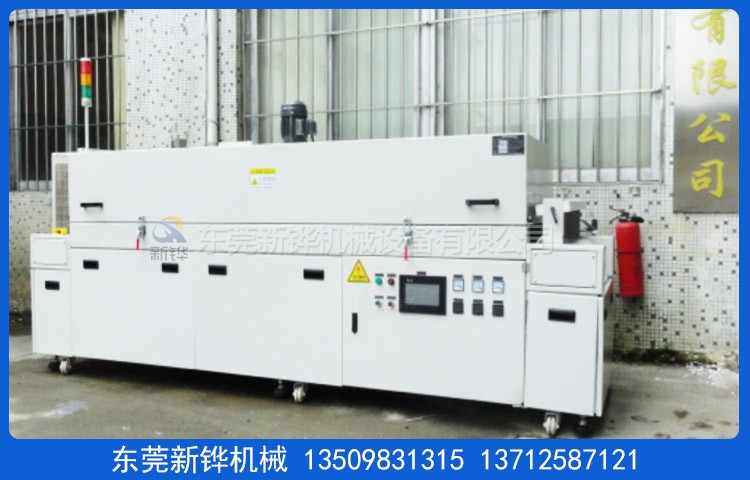

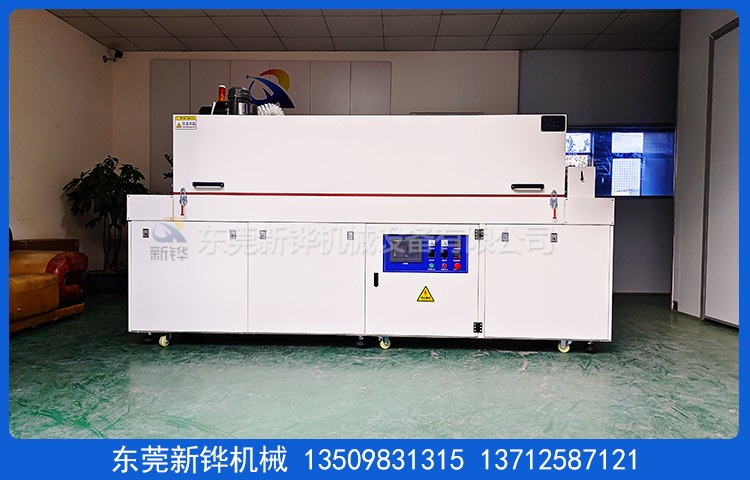

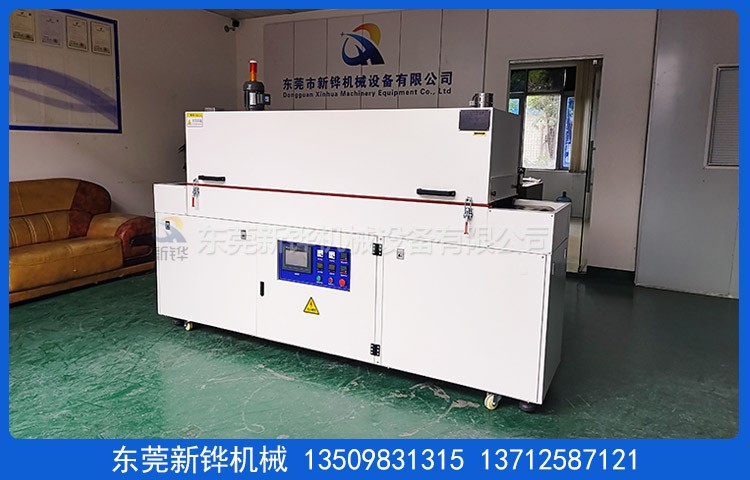

装备名称:工业电容隧道炉
机台型号:XHSO-2.6-045-2R
整机电源:AC380V 3φ 50HZ 12.5KW
内型尺寸:宽470mm×长2000mm×高80mm（烘干区）
外型尺寸:宽620mm×长2600mm×高1750mm
机台尺寸:入料段长300mm；加热段长2000mm（2段加热）；出料段长200mm。
收支料口:0-80mm崎岖度可调。
运送网面:距离地面高度1020±20mm可调,炉内宽470mm,运送带有用宽度:450mm。
机台结构:加热段接纳手动撑杆掀开式设计,利便磨练及清洁保养。
内箱材质:标1.2mm厚SUS201#不锈钢板加工制作,氩弧焊接,包管炉内清洁,无灰尘爆发。
外箱材质:标1.5mm厚SS41#冷轧钢板加工制作。
机架材质:工业电容隧道炉接纳40*40*1.5mm厚方通焊接成型,底部装置承重3寸脚杯,脚杯高度可调,利便装备的牢靠和对接；机台焊接处焊接牢靠、打磨平整；经防锈处置惩罚后静电高温粉体涂装,整机为邹纹灰白色。
保温结构:接纳100K高密度保温棉,保温厚度100mm,加空气层隔热保温。
加热炉盖接纳耐高温硅胶迫紧,密封处置惩罚,雅观无污染。
清静标识:装备高温部分加贴高温警示标识。
温度规模:常用温度70℃,最高温度:常温～150℃可调；
温度匀称度:恒温30分钟空载测试70℃±3℃（收支料口除外）；
温度控制系统:台达PLC及日本欧姆龙温控器+阳明SSR举行温度控制,炉内分前、后二段举行划分控温,输入模式为台湾(华菱)细密K型热电偶；具备自动整定和PID参数的自动更正功效；操作面板:接纳7寸台达触摸屏集中控制。
运风方法:加热段:2000mm/1个运风马达,马达由顶部循环送风,热风经由风道疏散后从上至下后吹向产品,循环运风设计,匀称性佳。接纳长轴型烤箱专用马达1组（升捷）及9寸强力型多翼式镀锌风轮。
加热系统:接纳不锈钢电热管+热风循环举行加热,加热温度匀称、稳固、温差小。
加热功率:约为12KW。
发热管数目:6根分2组；
运送网带:接纳0.7mm特弗龙布带（玄色）,运送网有用宽450㎜。
防偏装置:工业电容隧道炉接纳铁弗龙布带加防偏导条。
运送动力:万鑫400W1:1000减速电机驱动配合易能变频器调速,运送时间:15分钟走2150mm；
运送偏向:从右向左运送（以操作职员面向机台,控制面板在机台左边为基准）；
清静�；こ伦柚辜尤炔⒕ㄗ爸�；马达、电热过电流�；�；控制回路短路及超载�；�；正泰泄电断路器；三色指示灯（红色故障指示、黄色待机指示、绿色运转指示）；每个加热段用单独的温控器（数显温控器）、感温头监控温度,超温阻止加热并报警；
使用条件:主电源接纳AC220V/380V/50Hz三相五线制。
情形相对湿度≤75%,温度:0℃～40℃,气管负载压缩空气压力大于5bar。
注重事项:烘烤的产品不可含有高浓度易燃、易爆挥发性气体或溶剂.。
执行标准:炉温匀称度按GB9452-1988,或JB/T6049-1992执行；电热装备的清静性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94《耐火纤维炉衬的设计和装置规范》；JB/DQ5071－92《筑炉守则》；GB10067.1－88《电热装备基本手艺条件通用部分》；GB10067.4－88《电热装备基本手艺条件间接电阻炉》；GB9452－88《热处置惩罚炉有用加热区测定要领》；其余按相关的中华人民共和国国家标准及部颁标准。
售后服务:本公司装备自送货之日起,整机质保期为1年,配件部分按配件现实保修日期为准；质保期内爆发任何非人为质量问题,免费提供维修；整年制免费提供一样平常手艺咨询和故障处置惩罚服务,并未必期对装备使用状态举行质量跟踪。装备装置调试完毕后,现场现实操作培训；质保期外装备故障,消耗造成的配件本公司酌情收取工本费。
交货日期；收到订金之日起20天完成。
验收标准:以双方签订的手艺协议书为标淮；装备交付时附装备说明书1份。
东莞yl23411永利官网烘干装备厂家生产:工业电容隧道炉,电容隧道炉,电容烘干隧道炉,电容高温隧道炉,电容烧结隧道炉,电容热处置惩罚隧道炉,热风隧道炉,红外线隧道炉,固化隧道炉,高温隧道炉等装备研发制造。
联系方法:蓝生13509831315赖小姐13712587121
生产地址:中国东莞市万江区滘联创富工业园
yl23411永利官网官网:
yl23411永利官网邮箱:dgxhua@126.com
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺，密封效果优； 机体外壳温度低，对室内情形温度影响较��； 多种加热及运风方凭证产品设定；节能省电、清静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤情形。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以遵照色卡指定色彩制作。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
