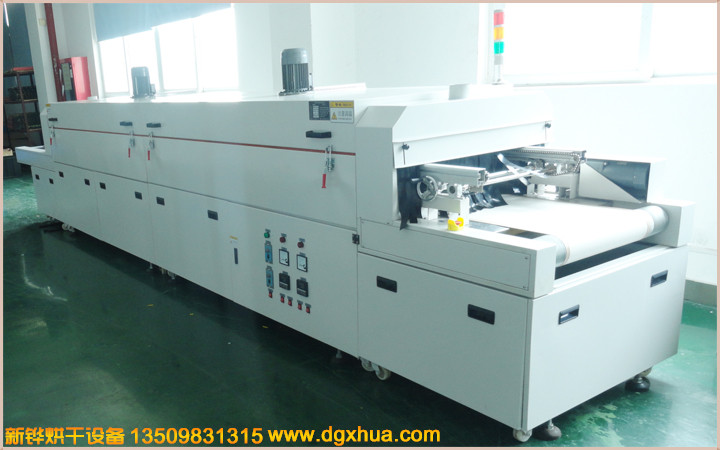

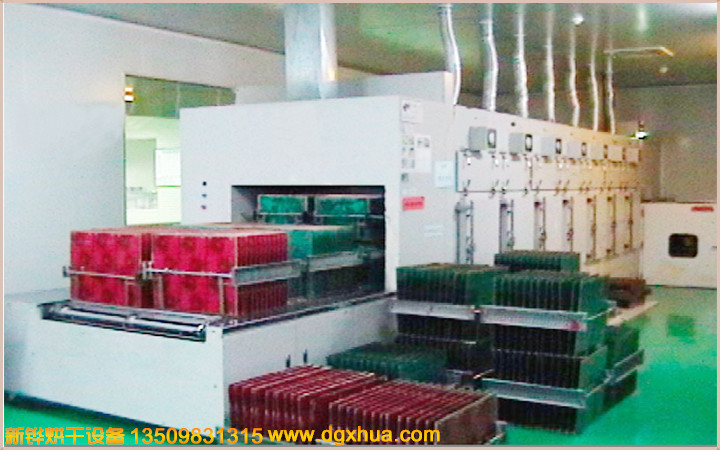

线路板隧道炉
外尺寸: L5600×W750×H 1350㎜
入料段长:800㎜(含排风罩200mm) ；烘干段长:4000㎜（1段温区1个循环运
风马达） ；出料段长:800mm(含排风罩200mm) ；进/出高度:200-500MM ，可调高度
上层插件线调解座宽:350㎜ ，插件线运送面距地高:950㎜+ 50 ㎜ ；
下层运送网带宽:500㎜ ， 铁弗龙网带运送面距地高:750㎜+ 50 ㎜ ；
温控系统：
温度规模：室温~MAX150℃ ，常用100℃ ，常温升至100℃约莫10分钟 ；
温度控制器：日本（RKC）智能温度控制 ，数字设定 ，LED显示 ，PID自动演算 ，配合日本(神港）SSR输出控制加热 ，台湾（华菱）K型热电偶检测温度;
温度匀称度：空炉100℃恒温15min后温差±2%℃（进料段除外） ；
结构设计
内箱材质：接纳SUS304＃T1.0mm不锈钢板 ，周围氩焊密封加工（防污染） ；外箱材质：接纳SS41＃T1.5mm钢板经防锈后静电高温粉体涂装 ，
机架接纳40*40*1.5方通制作经防锈后静电高温粉体涂装 ，皱纹白
保温材质：接纳120K高级保温棉 ，保温厚度50㎜加空气隔热保温,接纳耐高温硅胶迫紧 ，雅观无污染;
机台结构：机台底座周围接纳SS41＃T1.2mm钣金封板（可拆卸) ；收支料口加装高度调理板 ，避免热量流失 ；
线路板隧道炉规格可非标定制
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊 ，避免机台自身爆发灰尘 ；内部清洁无尘 ； 双重超温� ；�,清静更可靠 ； 内部热风循环 ，烘烤物件受热匀称 ； 升温时间快,温度稳固精准 ； 海内一流的隔热、断热、保温手艺 ，密封效果优 ； 机体外壳温度低 ，对室内情形温度影响较�� ； 多种加热及运风方凭证产品设定 ；节能省电、清静环保。 | 可充氮气气氛� ；�,告竣无氧化烘烤情形。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以遵照色卡指定色彩制作。 |
| ※凭证烘烤产品搭配差别料盘/台车 ，材质有烤漆、电镀彩锌、不锈钢等 ，尺寸、规格可非标订制 ，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 ，可凭证SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
