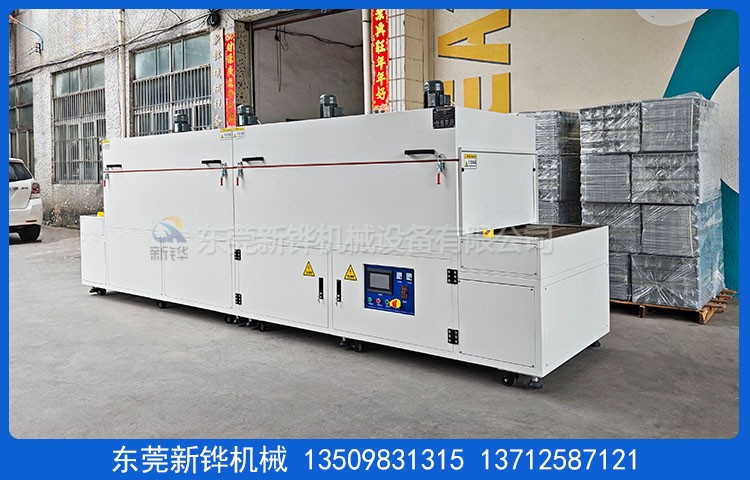

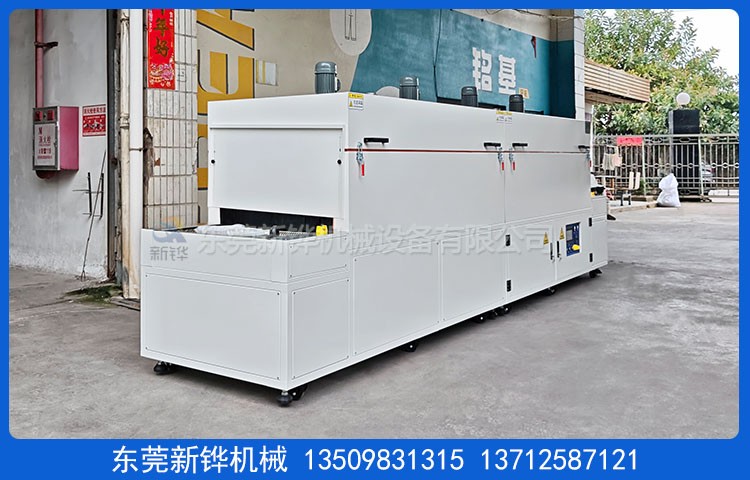

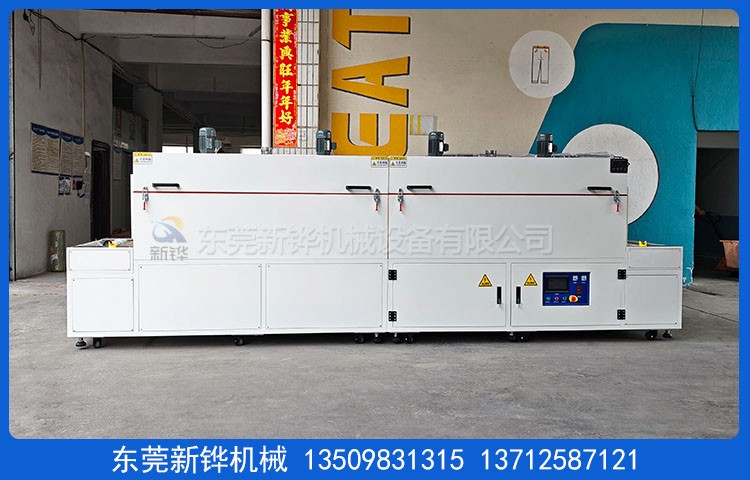

装备名称:IR隧道炉
装备型号:XHSO-5-08-2IR
装备电源:AC380V3φ50HZ45KVA
烘烤尺寸:L4000×W800×H400mm
形状尺寸:L5000×W1000×H1650mm
机台结构:进料段:500mm（手动调理门）；烘干段:4000mm（2段加热控制） 。
出料段:500mm（手动调理门） 。
炉盖磨练:单面掀开+手动撑杆掩护磨练 。
机架结构:整机装置不拆装 。
内箱材质:T1.2mmSUS304#不锈钢板密封满焊包管炉内清洁 。
外箱材质:T1.5mmSS41#冷板折弯加工制作 。
机架材质:T2.0*40*40mm铁方通焊接成型，机架不封板 。
机台定位:装置承重M20脚杯，3寸脚杯利便装备的牢靠和对接 。
机台颜色:IR隧道炉经防锈处置惩罚后静电高温粉体涂装，整机为邹纹灰白色 。
保温质料:高密度白色硅酸铝棉，保温层厚度100mm 。
炉密封条:?20mm耐高硅胶密封条密封处置惩罚，雅观无污染 。
防护标签:装备高温部分加贴高温警示标识 。
温度规模:室温+10℃~250℃可调理;
输出模式:智能温控用具备自动整定和PID参数的自动校正功效 。
输入模式:细密K型热电偶配合固态调解器控制；
温度匀称:恒温15分钟空炉200℃±5℃
运风方法:经由风道疏散后顶部笔直运风，循环运风设计，匀称性佳 。
运风电机:长轴型高温马达多组配强力型多翼式风轮 。
进风口:￠90mm调理风盘，排风口:￠90mm可调理风阀 。
加热元件:IR隧道炉接纳红外线电热管，加热功率:42KW,恒温功率:26KW.
升温速率:空炉常温～200℃约需时间30分钟
运送链网:宽800mm304#不锈钢2052链条+10厘串杆+不锈钢网带 。
运送速率:常用1-10m/min恣意调理 。
清静掩护:超温阻止加热并警报装置、马达、电热过电流掩护、控制回路短路及过载掩护、泄电断路器、电源逆向避免器等…合乎国际清静标准 。
防护标识:所有带电外露部位加装绝缘掩护罩，危险处贴有警示标识，电柜防护品级IP54 。
使用条件:主电源接纳AC220V/380V/50Hz三相五线制；情形相对湿度40%-50%,温度为20-30摄氏度 。
注重事项:烘烤的产品不可含有高浓度易燃、易爆挥发性气体或溶剂 。
售后服务:装备自送货之日起质保期为1年，质保期内爆发非人为质量问题免费维修 。
验收标淮:本机台配5米供电电源线，1条排风软管；装备调试完成3天内为验收时间，以双方签订的手艺协议书为标淮；装备交付时附装备说明书、操作手册、主要部件说明书、软件备份各1份；交货日期签订条约收到订金之日起45天完成 。
东莞yl23411永利官网烘干装备厂家生产:IR隧道炉,红外线隧道炉,远红外隧道炉,IR热风隧道炉,红外线热风隧道炉,IR热风炉,热风隧道炉,红外线隧道炉,固化隧道炉,高温隧道炉等装备研发制造.
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部清洁无尘； 双重超温掩护,清静更可靠； 内部热风循环，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺，密封效果优； 机体外壳温度低，对室内情形温度影响较� 。� 多种加热及运风方凭证产品设定；节能省电、清静环保 。 | 可充氮气气氛掩护,告竣无氧化烘烤情形 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以遵照色卡指定色彩制作 。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
