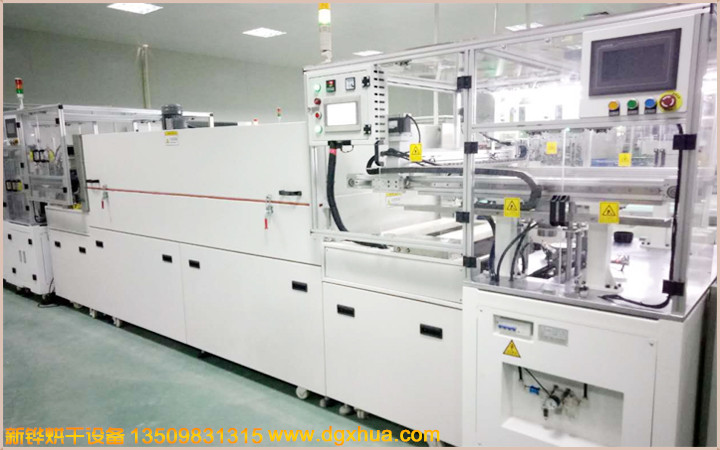

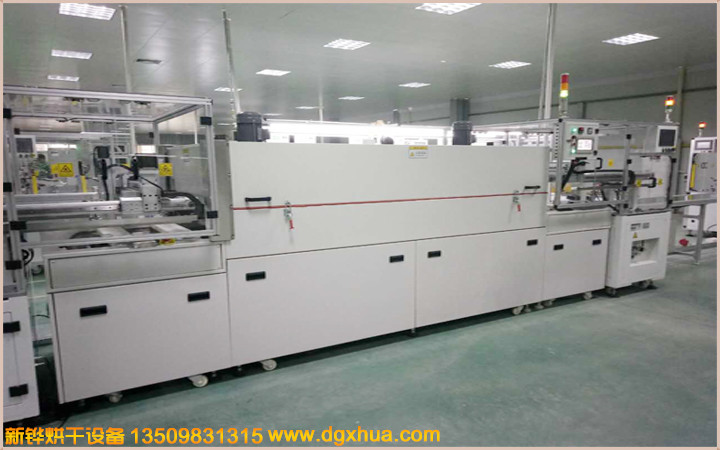

1.名称：点胶烘干隧道炉
以下参数设置供参考
2.电 源：AC380V 3Φ 50HZ 20KW
3.机台尺寸：外尺寸: W800㎜×L5000㎜×H1200㎜
入料段长:500㎜ ；加热段长:3500㎜（分2段温控，每段：1750mm/1个送风马达） ；冷却段500mm（分为2组6寸可调角度电扇组） ；收料段:500mm。
运送链板宽:530㎜，运送链板面距地高750+ 50㎜,进/出料口高度150MM可调。
4.温控系统
温度规模：室温-XAX220℃;常用80℃ ；常温升至80℃需12分钟。
控制方法：接纳(三菱)温度�？榕浜�(桦特)SCR控制温度，控温精准，温度误差�� ；操作介面接纳(威伦)7寸彩屏配合(三菱)PLC设定及操作。
5.机台行动：超温阻止加热并警报(声光警报)。
6.结构设计
内箱材质：接纳SUS201＃T1.2mm不锈钢板，周围氩焊密封加工（防污染）. 外箱材质：接纳SS41＃T1.5mm钢板经防锈后静电高温粉体涂装，皱纹白.
保温材质：接纳耐高温硅酸铝棉+空气隔热保温，保温厚度100㎜，
接纳耐高温硅胶迫紧，雅观无污染。
机台结构：加热段用手动撑杆掀开式设计，利便磨练及清洁保养;
7.送风系统
马达由顶部循环送风，热风从上至下吹向产品，喷流式设计， 循环
送风，匀称性佳。
接纳长轴型烤箱专用马达2组（永元）及强力型多翼式风轮。
8．加 热 器：
台湾（台展）中波红外线电热管，省电，使用寿命2年。
加热功率:8KW/每段。

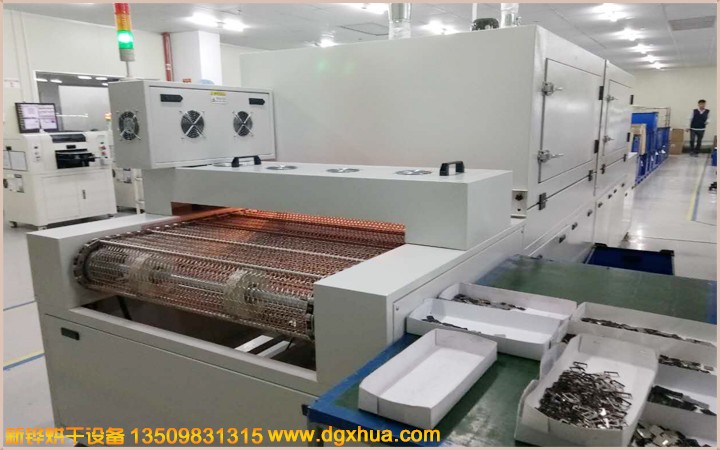

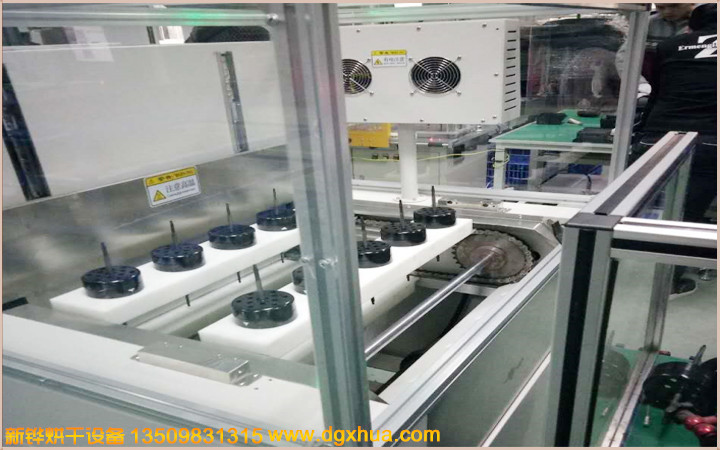

9．运送系统：传动马达＋减速机+链轮＋链条+不锈钢冲孔链板（图见最下方），运送方法（控制箱放出料段）由左至右，一连式运送，速率0~0.3M/min，（常用0-0.1M/MIN），触摸屏设定运送频率以及显示运送速率。
点胶烘干隧道炉非标定制请来电咨询
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘 ；内部清洁无尘 ； 双重超温� ；�,清静更可靠 ； 内部热风循环，烘烤物件受热匀称 ； 升温时间快,温度稳固精准 ； 海内一流的隔热、断热、保温手艺，密封效果优 ； 机体外壳温度低，对室内情形温度影响较�� ； 多种加热及运风方凭证产品设定 ；节能省电、清静环保。 | 可充氮气气氛� ；�,告竣无氧化烘烤情形。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以遵照色卡指定色彩制作。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
