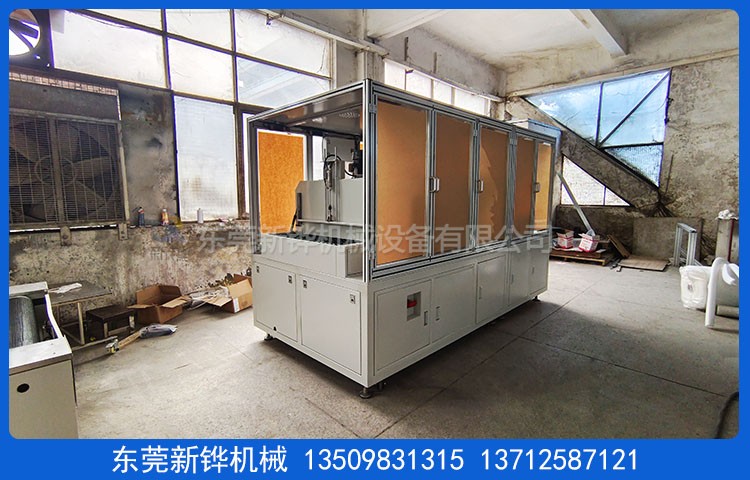

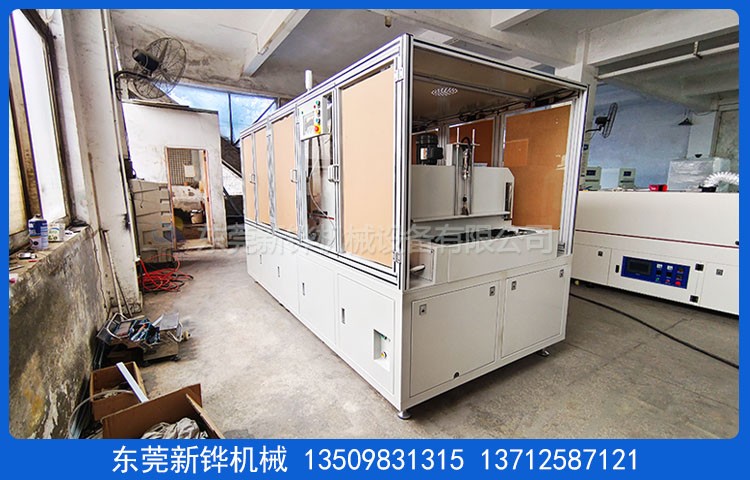

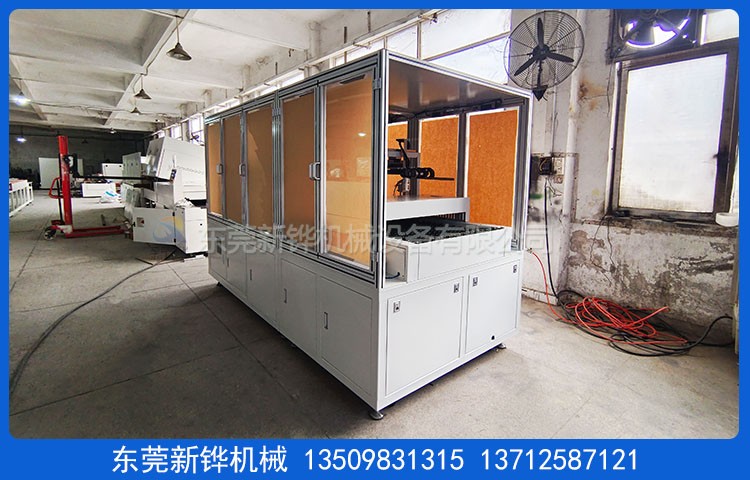

装备名称:电池冷却隧道炉
装备型号:XHSO-2.7-024-1T
装备电源:AC380V 3φ 50HZ 16KVA
形状尺寸:冷却炉L2700*W450*H900MM（以实物为准）
凉风机L1580*W800*H1830MM（以实物为准）
机台结构:入料区:3件治具板，冷却区:23件治具板，出料区:3件治具板。
机台材质:保温罩:不锈钢304#折弯焊+硅酸铝纤维毯。
机架材质:T2.0*40*40mm 304#不锈钢方通焊接成型。
机台颜色:不锈钢本色。
操作系统 触摸屏:威纶通MT8102IE，装备为人机操作界面设定；可编程控制器:日本基恩士KV8000
冷却方法:15HP凉风机送凉风吹向炉内，炉顶部装置进/排风法兰，口径250mm
冷却温度:凉风机温度可调5-35度，产品230度冷却至室温+10度。
运风电机:冷却炉中心装置风电扇吹风。
运送治具:电机承放治具接纳特氟龙板+铝件垫板+销钉牢靠。
运送方法:电池冷却隧道炉接纳同步轮+同步带+感应器定位，客户机械手取放料。
运送速率:1000-3000mm/min规模恣意调理。
运送电机:A6装置插松下伺服电机配减速机+伺服控制器。
运送高度:工件中心高度距离台面高度350mm。
清静�；�:马达、电热过电流�；�，控制回路短路及过载�；�，泄电断路器、电源逆向避免器，操作面板急�？�，三色信号指示灯（红色故障，黄色待机指示，绿色运行指示）。
防护标识:所有带电外露部位加装绝缘�；ふ�，危险处贴有警示标识，电柜防护品级IP54。
使用条件:主电源接纳AC 220V/380V/ 50Hz 三相五线制；情形相对湿度40%-50%,温度为20-30摄氏度。
注重事项:烘烤的产品不可含有高浓度易燃、易爆挥发性气体或溶剂.
售后服务:装备自送货之日起质保期为1年，质保期内爆发非人为质量问题免费维修；质保期外装备配件消耗造成的故障本公司酌情收取工本费；免费提供装备的程序编写及输入、故障扫除、操作、一样平常维护等培训内容；免费提供一样平常手艺咨询和故障处置惩罚服务,未必期对装备使用状态举行质量跟踪。
验收标淮:本机台不含供电电源线，排风管及排风管装置用度；装备调试完成3天内为验收时间，以双方签订的手艺协议书为标淮；装备交付时附装备说明书、操作手册、主要部件说明书、软件备份各1份。
交货日期:签订条约收到订金之日起30天完成；装置调试时间为货到工厂之日 3 天完成。
东莞yl23411永利官网隧道炉装备厂家生产:电池冷却隧道炉,冷却隧道炉,电池冷却炉,电池模组冷却隧道炉,电池固化冷却隧道炉,锂电池冷却炉,热风隧道炉,电热隧道炉,清洁隧道炉等装备研发制造.
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺，密封效果优； 机体外壳温度低，对室内情形温度影响较��； 多种加热及运风方凭证产品设定；节能省电、清静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤情形。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以遵照色卡指定色彩制作。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
