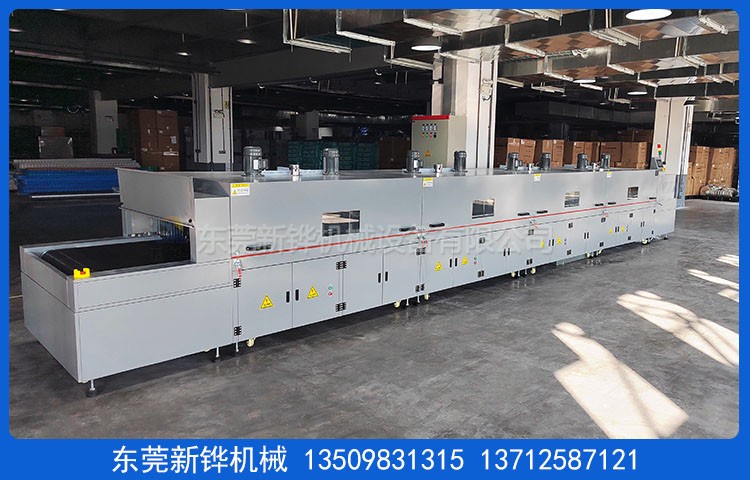

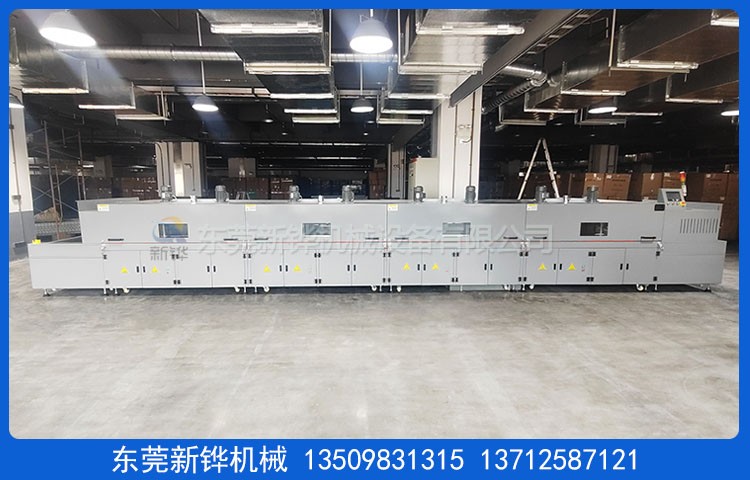

装备名称:热熔胶膜隧道炉
装备型号:XHSO-10-1-4IR
装备电源:AC380V 3φ 50HZ 77KVA
烘烤尺寸:长8000 × 宽1100 × 高300mm
形状尺寸:长10000 × 宽1410 × 高1650mm（以实物为准）
机台结构:入料口:300mm（进料高度)；进料段:1000mm（排热罩250mm）；加热段:8000mm（4节加热炉体）；出料段:1000mm（含抽风罩500mm+冷却罩350mm）。
磨练方法:炉盖电动推杆掀开+手动撑杆掩护+视察窗设计。
产品防护:灯管下方装置不锈钢筛网避免产品遇到灯管。
机台定位:分6段拼接，3寸脚轮、M18脚杯高度可调+30mm。
内箱材质:T1.2mmSUS304镜面不锈钢板折弯加工制作。
外箱材质:T1.5mmSS41#冷轧钢板折弯加工制作。
机架材质:T2.0*40*40mm铁方通，两侧整体折叠门封板（不要用2个拉扣）。
机台颜色:经防锈处置惩罚后静电高温粉体涂装，整机为浅灰色（客户提供色卡）。
保温质料:高密度黄色岩棉厚度100mm。
防护标签:装备高温部分加贴高温警示标识。
温度规模:常温～MAX200℃可调，炉内最高200度。
温度匀称度:空炉恒温25 min 200℃单点测温±5℃（收支料段除外）
操作方法:触摸屏+可编程控制器人体界面，八温区控制。
温控方法:八温区温度� ？榭仄髋浜峡煽毓杩刂�, 输入模式为细密 K型热电偶；温控系统具备自动整定和PID参数的自动校正功效。
运风方法:经由风道疏散后顶部左右循环运风设计，匀称性佳。
运风电机:长轴型高温马达八组配强力型多翼式风轮。
进风口:￠90mm调理风盘，排风口:￠90mm可调理风阀。
加热元件:热熔胶膜隧道炉接纳红外线电热管+热风循环+ 48路电流检测灯管故障。
加热功率:72KW,恒温状态功率:36KW.
升温速率:约10℃/min,空炉常温～200℃约需时间20分钟.
运送网带:宽1050mmT1.0*4*4mm网格铁复龙网带，光电检测+自动纠偏机构避免网跑偏，进料段装置除尘粘滚。
运送动力:减速电机配合变频器，运送速率:0-4m/min无极调速。
运送高度:运送带外貌距离地面720+30mm可调。
出料检测:出料最后加装对射光电开关检测产品。
冷却方法:2排多个轴流电扇自然风冷从上往下吹向产品（可选择开与关）。
清静掩护:超温阻止加热并警报装置、马达、电热过电流掩护、控制回路短路及过载掩护、泄电断路器、电源逆向避免器等…合乎国际清静标准；三色信号指示灯（红色故障，黄色待机，绿色运行）
防护标识:所有带电外露部位加装绝缘掩护罩，危险处贴有警示标识，电柜防护品级IP54。
使用条件:主电源接纳AC 220V/380V/ 50Hz 三相五线制；情形相对湿度40%-50%,温度为20-30摄氏度；气管负载压缩空气压力大于5bar。
注重事项:烘烤的产品不可含有高浓度易燃、易爆挥发性气体或溶剂.。
参考标准:炉温匀称度按GB9452-1988或JB/T6049-1992执行；电热装备的清静性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和装置规范/筑炉守则》；GB10067.1/4－88《电热装备/间接电阻炉基本手艺条件和通用部分》
售后服务:装备自送货之日起质保期为1年，质保期内爆发非人为质量问题免费维修；质保期外装备配件消耗造成的故障本公司酌情收取工本费；免费提供装备的程序编写及输入、故障扫除、操作、一样平常维护等培训内容；免费提供一样平常手艺咨询和故障处置惩罚服务,未必期对装备使用状态举行质量跟踪。
验收标淮:本机台不含供电电源线，排风管及排风管装置用度；装备调试完成3天内为验收时间，以双方签订的手艺协议书为标淮；装备交付时附装备说明书、操作手册、主要部件说明书、软件备份各1份。
交货日期:签订条约收到订金之日起40天内完成；装置调试时间为货到工厂之日 2个事情日内完成。
东莞yl23411永利官网机械装备厂家生产:热熔胶膜隧道炉,热熔胶膜烘烤炉,热熔胶膜烘干炉,热熔网膜隧道炉,烘干隧道炉,热熔胶膜烘干隧道炉,细密热风烤箱,真空烤箱,高温烤箱,PCB/PET丝印烤箱,LED光电烤箱,LCD压合烤箱,防爆/升降烤箱,无尘烤箱,无氧化烤箱,硅胶二次硫化烤箱,老化房等装备研发制造.
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部清洁无尘； 双重超温掩护,清静更可靠； 内部热风循环，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺，密封效果优； 机体外壳温度低，对室内情形温度影响较�。� 多种加热及运风方凭证产品设定；节能省电、清静环保。 | 可充氮气气氛掩护,告竣无氧化烘烤情形。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以遵照色卡指定色彩制作。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
