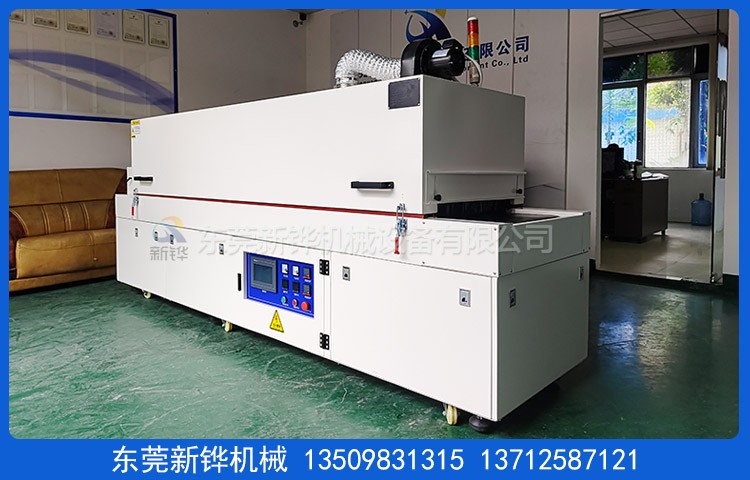

装备名称:银桨涂布试验线
装备型号:XHSO-560-2R
机台电源:AC380V 3φ 50HZ 13KW
烘烤尺寸:宽560mm×长2500mm×高80mm（烘干区）
形状尺寸:宽790mm×长3100mm×高1750mm
机台结构:入料段长300mm；加热段长2500mm（2段加热）；出料段长300mm；收支料口:0-80mm崎岖度可调；加热段接纳手动撑杆掀开式设计,利便磨练及清洁保养。
运送高度:运送网面距离地面高度750±20mm可调,运送带有用宽度:560mm。
内箱材质:标1.2mm厚SUS430#不锈钢板加工制作,氩弧焊接,包管炉内清洁,无灰尘爆发。
外箱材质:标1.5mm厚SS41#冷轧钢板加工制作。
机架材质:银桨涂布试验线接纳40*40*1.5mm厚方通焊接成型,底部装置承重3寸脚杯,脚杯高度可调,利便装备的牢靠和对接。
机台颜色:机台焊接处焊接牢靠、打磨平整；经防锈处置惩罚后静电高温粉体涂装,整机为邹纹灰白色。
保温质料:接纳100K高密度保温棉,保温厚度100mm,加空气层隔热保温。
门密封条:加热炉盖接纳耐高温硅胶迫紧,密封处置惩罚,雅观无污染。
防护标识:装备高温部分加贴高温警示标识。
温度规模:常用温度120℃,最高温度:常温～180℃可调；
升温时间:空炉常温～120℃约需时间30分钟；
温度匀称度:恒温30分钟空载测120℃±3℃%（收支料口除外）；
温度控制系统:台达PLC及日本欧姆龙温控器+阳明SSR举行温度控制, 炉内分前、后二段举行划分控温,输入模式为台湾(华菱)细密 K型热电偶；具备自动整定和PID参数的自动更正功效；操作面板:接纳7寸台达触摸屏集中控制。
加热段:2500mm/1个运风马达,马达由顶部循环送风,热风经由风道疏散后从上至下后吹向产品,循环运风设计,匀称性佳。
运送动力:银桨涂布试验线接纳长轴型烤箱专用马达1组（升捷）及10.5寸强力型多翼式镀锌风轮。
加热系统:接纳不锈钢电热管+热风循环举行加热,加热温度匀称、稳固、温差小。
加热功率:约为12KW。
发热管数目:6根分2组；
热气接纳:出炉口内置Φ90mm管道配200W风机收罗热气从进风口循环至炉内；
运送网带:接纳0.7mm特弗龙布带（玄色）,运送网有用宽560㎜。
防偏装置:铁弗龙布带加防偏导条。
运送动力:10-60min走2500mm,运送速率:41-250mm/min；
运送偏向:从右向左运送（以操作职员面向机台,控制面板在机台左边为基准）；
清静�；�:超温阻止加热并警报装置、马达、电热过电流�；ぁ⒖刂苹芈范搪芳肮乇；ぁ⑿沟缍下菲鳌⒌缭茨嫦虮苊馄鞯�…合乎国际清静标准。
防护标识:所有带电外露部位加装绝缘�；ふ�,危险处贴有警示标识,电柜防护品级IP54。
使用条件:主电源接纳AC 220V/380V/50Hz三相五线制,情形相对湿度40%-50%,温度为20-30摄氏度。
注重事项:烘烤的产品不可含有高浓度易燃、易爆挥发性气体或溶剂。
售后服务:装备自送货之日起质保期为壹年,质保期内爆发非人为质量问题免费维修。
培训服务:免费提供一样平常维护、手艺咨询、故障处置惩罚等培训内容,未必期对装备使用状态举行质量跟踪
验收标淮:本机台不含供电电源线、排风管道,以双方签订的手艺协议书为标淮。
随机资料:装备交付时附装备使用说明书、主要部件说明书、软件备份各1份。
交货日期:签订条约收到订金之日起30天完成（不含法定节沐日）
东莞yl23411永利官网烘干装备厂家生产:银桨涂布试验线,涂布试验线,银浆涂布机,银桨涂布隧道炉,铝箔涂布试验线,涂布隧道炉,热风隧道炉,红外线隧道炉,充氮隧道炉,清洁隧道炉,固化隧道炉,烘烤隧道炉,卷对卷隧道炉,涂布隧道炉,水份烘干隧道炉隧道炉厂家等装备研发制造。
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺，密封效果优； 机体外壳温度低，对室内情形温度影响较��； 多种加热及运风方凭证产品设定；节能省电、清静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤情形。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以遵照色卡指定色彩制作。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
