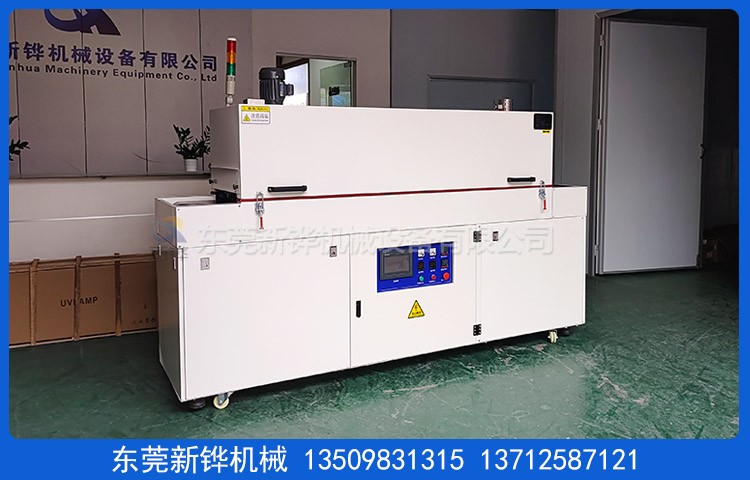

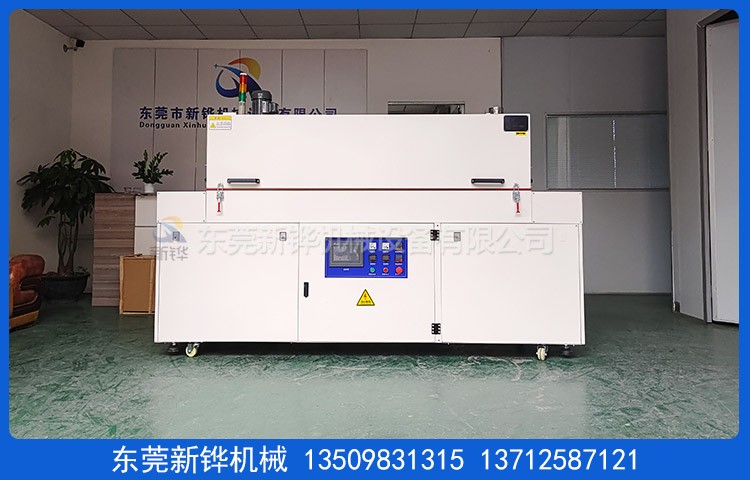

装备名称:隧道式热风炉
装备型号:XHSO-560-2R
整机电源:AC380V 3φ 50HZ 13KW
内箱尺寸:宽560mm×长2500mm×高80mm（烘干区）
外箱尺寸:宽790mm×长3100mm×高1750mm
机台尺寸:入料段长300mm，加热段长2500mm（2段加热），出料段长300mm，收支料口:0-80mm崎岖度可调。
运送高度:运送网面距离地面高度750±20mm可调，运送带有用宽度:560mm。
机台结构:加热段接纳手动撑杆掀开式设计，利便磨练及清洁保养。
内箱材质:标1.2mm厚SUS430#不锈钢板加工制作，氩弧焊接，包管炉内清洁，无灰尘爆发。
外箱材质:标1.5mm厚SS41#冷轧钢板加工制作。
机架材质:隧道式热风炉接纳40*40*1.5mm 厚方通焊接成型，底部装置承重3寸脚杯，脚杯高度可调，利便装备的牢靠和对接。
机台颜色:机台焊接处焊接牢靠、打磨平整；经防锈处置惩罚后静电高温粉体涂装，整机为邹纹灰白色。
保温结构:接纳100K高密度保温棉，保温厚度100mm，加空气层隔热保温。
密封条:加热炉盖接纳耐高温硅胶迫紧，密封处置惩罚，雅观无污染。
清静标识:装备高温部分加贴高温警示标识。
温度规模:常用温度120℃,最高温度:常温～180℃可调；
升温时间:空炉常温～120℃约需时间30分钟；
温度匀称度:恒温30分钟空载测120℃±3℃%（收支料口除外）；
温度控制系统:台达PLC及日本欧姆龙温控器+阳明SSR举行温度控制, 炉内分前、后二段举行划分控温，输入模式为台湾(华菱)细密 K型热电偶；具备自动整定和PID参数的自动更正功效；操作面板:接纳7寸台达触摸屏集中控制。
运风方法:加热段:2500mm/1个运风马达，马达由顶部循环送风，热风经由风道疏散后从上至下后吹向产品，循环运风设计，匀称性佳。
运风电机:接纳长轴型烤箱专用马达1组（升捷）及10.5寸强力型多翼式镀锌风轮。
加热系统:隧道式热风炉接纳不锈钢电热管+热风循环举行加热，加热温度匀称、稳固、温差小。
加热功率: 约为12KW。
发热管数目:6根分2组；
热气接纳:出炉口内置Φ90mm管道配200W风机收罗热气从进风口循环至炉内；
运送网带:接纳0.7mm特弗龙布带（玄色），运送网有用宽560㎜。
防偏装置:铁弗龙布带加防偏导条。
运送动力:10-60min走2500mm，运送速率: 41-250mm/min。
运送偏向:从右向左运送（以操作职员面向机台，控制面板在机台左边为基准）。
东莞yl23411永利官网烘烤装备厂家生产:隧道式热风炉,流水线热风炉,热风隧道炉,隧道烘烤炉,隧道炉烘烤线,隧道炉烤炉,红外线隧道炉,充氮隧道炉,清洁隧道炉,固化隧道炉,烘烤隧道炉,卷对卷隧道炉,涂布隧道炉,水份烘干隧道炉隧道炉厂家等装备研发制造。
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部清洁无尘； 双重超温掩护,清静更可靠； 内部热风循环，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺，密封效果优； 机体外壳温度低，对室内情形温度影响较�。� 多种加热及运风方凭证产品设定；节能省电、清静环保。 | 可充氮气气氛掩护,告竣无氧化烘烤情形。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以遵照色卡指定色彩制作。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
