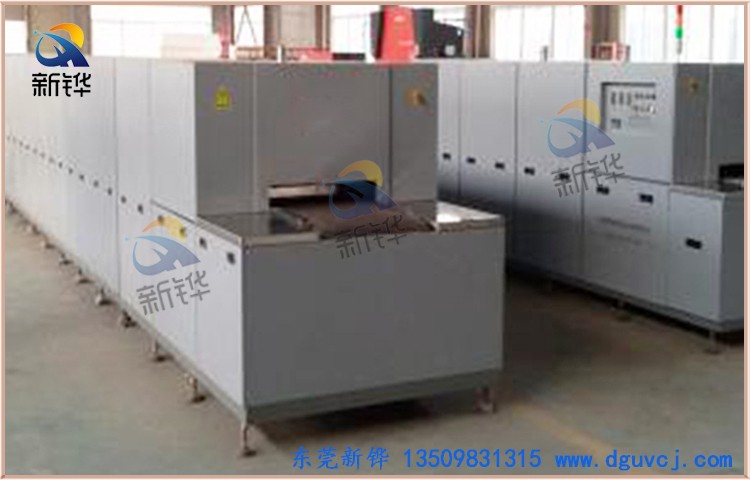

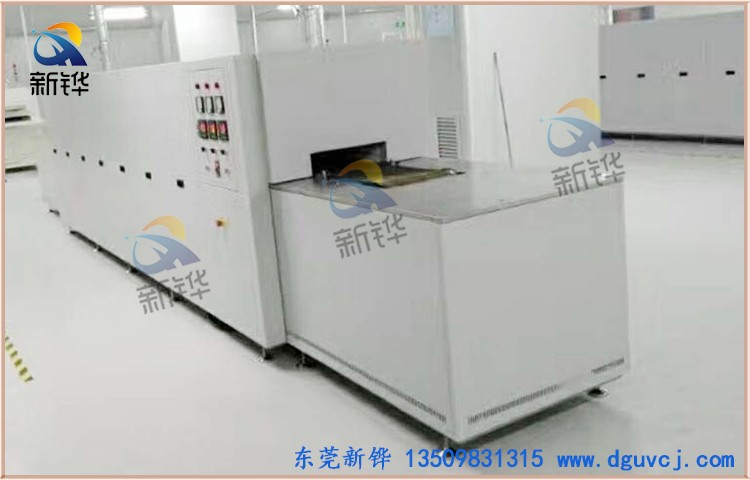

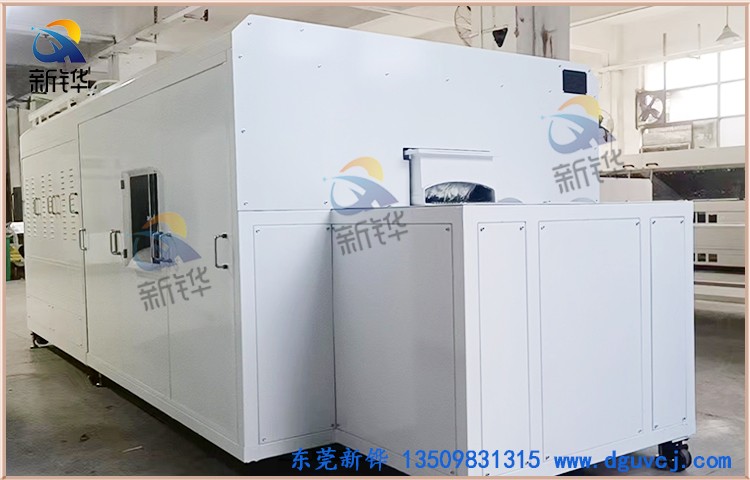

装备名称:工件高温烧结炉
装备型号:XHSOH-9-04-7R
机台电源:AC380V 3φ 50HZ 160KVA
烧结尺寸:长9000×宽430×高100mm
运送尺寸:长11000×宽1500×高1550mm（以实物为准）
机台结构:入料口高度:0-100mm,进料段:800mm,恒温段:9000mm（分7段）,冷却段:400mm,出料段:800mm.
装置定位:底部装置承重3寸脚轮,M18脚杯高度可调+50mm.
马弗罐体:T10mm厚SUS310S高温不锈钢板折压成型,经特殊要领焊接制作而成,顶部为拱形结构.
磨练方法:炉盖电动推杆掀开+手动撑杆�；つチ贩椒ㄉ杓�.
内箱材质:SUS316S#不锈钢.
外箱材质:T4.0mm厚冷板折弯加工焊接制作.
机架材质:10#槽钢焊接制作焊接成型,�；ふ挚怯�1.5mm冷板.
机台颜色:经防锈处置惩罚后静电高温粉体涂装,整机为邹纹灰白色.
保温结构:高温莫来石砖砌筑,顶部穿孔砖为重质高铝砖,炉底接纳轻质保温砖和莫来石砖砌炉；炉衬与炉体之间填充优质高温陶瓷纤维保温质料,保温层厚度250mm
密封条:接纳?20mm耐高温双硅胶密封条密封处置惩罚,雅观无污染.
温度规模:常用温度:900℃,最高温度:常温～MAX1180℃可调.
加热元件:接纳0Cr27Al7M02高温电阻丝加热,匀称漫衍在炉膛上下部位,水平装置,5区加热控制.
温控系统:PLC+触摸屏+温度� ？�+SSR控制, 控温精度:±1.5℃,具备PID自整定参数平衡调温校正功效,输入模式为K型热电偶.
温度匀称度:空炉150℃恒温15min后温差±3-5%℃.
运风方法:经由风道疏散后水平循环运风设计,匀称性佳.
运送动力:接纳AC马达,减速机,链轮,链条传动发动网带运行,驱动辊无缝钢管外包高温耐磨胶.
高效过滤器:接纳二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304；风量:2000m3/h；
加热方法:合金加热器.
加热功率:升温状态:160KW,恒温状态:80KW.
升温速率:约15℃/min,空炉常温～900℃约需时间60分钟.
冷却方法:双层水套式结构,内外层均接纳6mm厚Q235钢板折压成型焊接制作,事情中水套夹层通入冷却循环水,依赖水流带走热量,对产品实验空冷降温；外部配有40吨冷却水塔循环降温,冷却水压力≥2KG/cm2.
运送网带:宽350mmSUS310S材质编织成人字网带,可遭受高温顺冷却热胀冷缩.
气氛�；�:通入氮气�；�,设置球阀,电磁阀,流量计等元器件,�；て牧�:≤16Nm3/h（客户自备）.
运送速率:减速电机配合变频器调速1-8m/min恣意调理.
运送高度:运送带外貌距离地面850+50mm可调.
清静�；�:泄电断路器,电源逆向避免器,超温阻止加热,马达及电热过电流,控制回路短路及超载,三色信号指示灯（红色故障,黄色待机,绿色运行）等�；げ⒕ㄗ爸谩虾豕是寰脖曜�.
防护标签:所有带电外露部位加装绝缘�；ふ�,危险处贴有高温,防触电警示标识,电柜防护品级IP54.
机台电源:主电源接纳AC 220V/380V/50Hz三相五线制.
使用条件:情形相对湿度40%-50%,温度为20-30摄氏度.
注重事项:烘烤的产品不可含有高浓度易燃,易爆挥发性气体或溶剂.
执行标准:炉温匀称度按GB9452-1988或JB/T6049-1992,电热装备的清静性按GB5959.1-1986,GB5959.4-1992执行.
参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和装置规范/筑炉守则》,GB10067.1/4－88《电热装备/间接电阻炉基本手艺条件和通用部分》.
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺，密封效果优； 机体外壳温度低，对室内情形温度影响较��； 多种加热及运风方凭证产品设定；节能省电、清静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤情形。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以遵照色卡指定色彩制作。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
