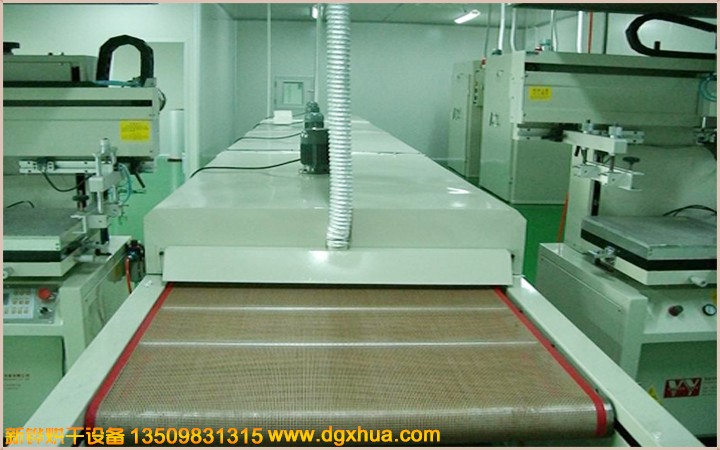

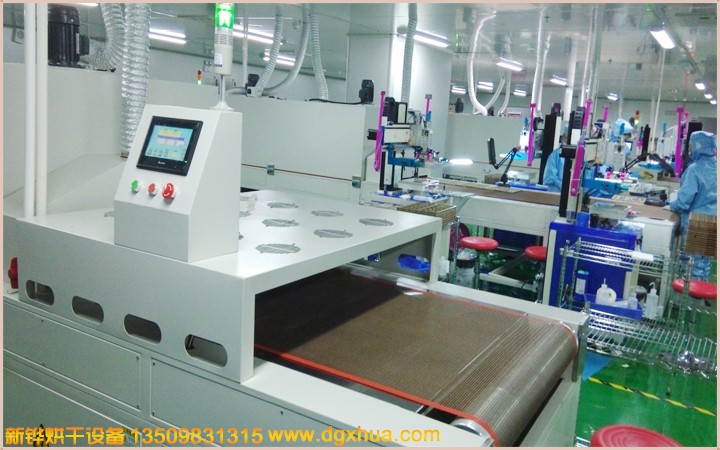

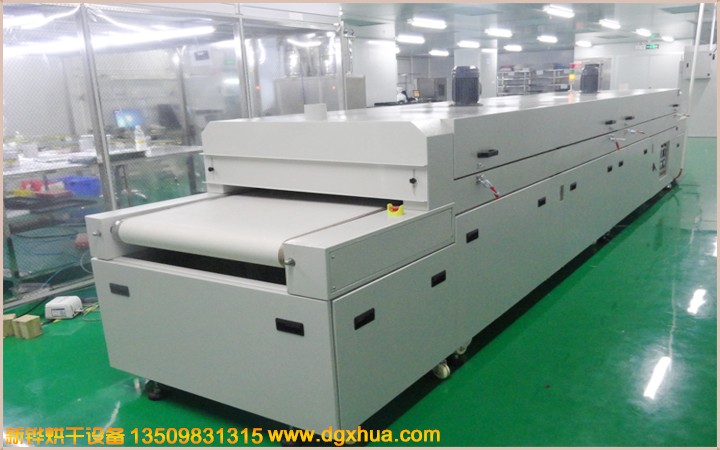

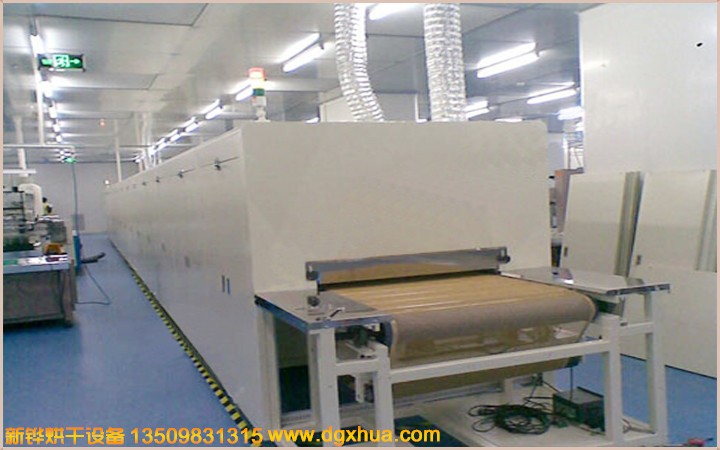

触摸屏无尘隧道炉
触摸屏无尘隧道炉应用行业：
触摸屏无尘隧道炉的无尘品级可分为百级无尘、千级无尘、万级无尘，它的应用领域较量普遍，例如：在PCB、FPD、LCD、LCM、TP、PV、LED、EL、MLCC、IC封装、CMOS、SMT、电脑键盘、薄膜开关、硅胶按键、光学镜片、光伏玻璃、线圈、化工、运动鞋、商标印刷、纸张印刷、汽车配件、食物加工、电子装配、化工制药等需要干燥、加温工序来快速提高产能。
触摸屏无尘隧道炉加热原理：
无尘隧道炉是隧道炉的一个种类，又称无尘烘干炉。加热原理是风机把空气经由高效过滤器循环后通过远红外线对炉内产品举行加温，内部接纳不锈钢制作，使得红外线的光线能够照到炉内的每个角落，然后举行匀称的升温，通过热的传导、对流、辐射完成对产品烘干的隧道式烘干装备.
触摸屏无尘隧道炉厂家主营产品：
无尘隧道炉、丝印隧道炉、手机盖板无尘隧道炉、触摸屏无尘隧道炉、薄膜印刷无尘隧道炉、红外线隧道炉、太阳能模组隧道炉、纸张印刷隧道炉、硅胶丝印隧道炉、无尘烤箱、无氧化烤箱、线路板烤箱、LED光电烤箱、锂电池真空烤箱、氮气烤箱、高温烤箱、丝印烤箱、UV固化机、紫外线光固机、低温型UV固化机、下吸风UV固化机、瓶类三面照射UV机、桌上型UV固化机、自动组装流水线等相关装备。
触摸屏无尘隧道炉主要参数说明：
一、机台名称：触摸屏无尘隧道炉 型号：XHSOL-900-2IR
二、电 源：AC380V 3Φ 50HZ 24KW
三、机台尺寸：外尺寸: W1480㎜×L3600㎜×H 1500㎜
加热段长:2000㎜,入料段长:500㎜ ；(含排风罩）（分2段温控，每段：1000mm/2个送风马达/双面送风），冷却段+收料段长:1000mm，排风罩200㎜，距离100㎜，现实冷却段700mm分为,多组6寸可调角度电扇组） ；运送网宽900㎜，运送网面距地高920㎜+ 50 ㎜出/进高度40MM可调。
四、温控系统
1.温度规模：室温~200℃;常用180℃
2.温度控制器：（巨诺）温度控制器（置于出料端），数字设定，LED显示，PID自动演算，配合SSR输出控制。
3.温控器精度：±0.5％F.S.
五、结构设计
1.内外材质：内箱接纳SUS430＃不锈钢板，周围氩焊密封加工（防污染），洁洁 品级Class#1000（外部情形清洁品级爲Class#1000） ；外箱接纳SS41＃钢板经防锈后静电高温粉体涂装，皱纹白，底座周围钣金封板（可拆卸）。
2.保温材质：接纳高级保温棉，保温厚度100㎜加空气隔热保温。接纳耐高温硅胶迫紧，雅观无污染。
3.机台结构：加热段用电动推杆掀开式设计，下座封板，利便磨练及清洁保养。
六、送风系统
1.马达由底部吸回风，热风经SUS管后从上至下经高效过滤器（USA品牌AIRJUARD，阿伽）后吹向产品。喷流式设计，循环送风，匀称性佳。
2.接纳长轴型烤箱专用马达2组（台合马达）及强力型多翼式不锈钢风轮。
七、加 热 器：SUS不锈钢加热管。
八、运送系统：接纳传动马达＋减速机+链轮＋链条+特氟龙运送网（东菱马达）（棕色4*4），运送方法（正对运送面板，控制箱放出料段）由左至右，一连式运送，速率0.1~2M/min，（常用0-1M/MIN）速率接纳VR调解，附数字式LED速率表显示。
九、清静系统
1.超温避免警报装置。
2.马达、电热过电流� ；�。
3.控制回路短路及过载� ；�。
4.泄电断路器。
5.前后段加装异常紧迫开关。
6.三色指示灯（红色故障指示、黄色待机指示、绿色运转指示）。
7.电源逆向避免器等…合乎国际清静标准。
十、其它设置
1.入料段配合客户放料，出料段手动收料。
2.搬运轮与水平调解牢靠螺丝脚M20×L150㎜
3.保固限期爲一年。保固期内，因机台质量问题而造成零件之损坏，敝司将免费替换（消耗零件及损坏缘故原由在买方时不在此限）
yl23411永利官网
http://www.dgxhua.com
联系人：兰生 13509831315
电话：0769-8298 3077
传真：0769-8298 5549
地址：东莞市万江区滘联创富工业园
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘 ；内部清洁无尘 ； 双重超温� ；�,清静更可靠 ； 内部热风循环，烘烤物件受热匀称 ； 升温时间快,温度稳固精准 ； 海内一流的隔热、断热、保温手艺，密封效果优 ； 机体外壳温度低，对室内情形温度影响较�� ； 多种加热及运风方凭证产品设定 ；节能省电、清静环保。 | 可充氮气气氛� ；�,告竣无氧化烘烤情形。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以遵照色卡指定色彩制作。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，欢迎来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
